液壓升降臺隨著高度的不斷提升,載重量的不斷增加,
液壓升降平臺底部的底盤穩固性也要求越來越高,為了是
鋁合金升降機作業時更穩固,技術人員為升降機設計加裝了各種樣式不同的液壓支腿,以下對各種支腿的原理,使用及保養做簡要講解。

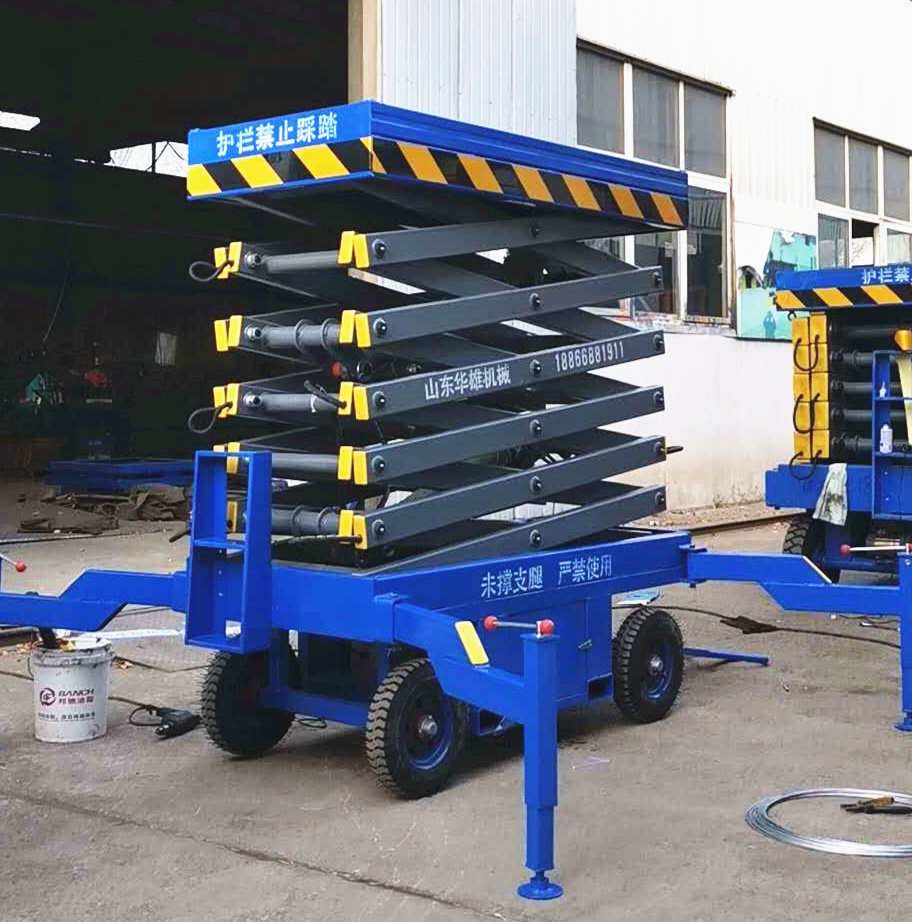

常用液壓支腿有 蛙式支腿、H型支腿、X型支腿、輻射式支腿、擺動支腿等。
這種液壓升降臺支腿的活動支腿鉸接在固定支腿上,其展開動作由液壓缸完成,特點是結構簡單、重量較輕,但支腿跨度不大,只適用于小噸位的起重機。
H型支腿
這種支腿在液壓升降臺中并不常用,有兩個液壓缸?;顒?dòng)支腿伸出后,工作時垂直腿撐地,形如H而得名。特點是支腿跨距較大,對場地適應性較好,目前已被廣泛采用。
X型支腿
這種支腿工作時,支腿呈X型,重物活動的空間比H型支腿要大,因此常和H型支腿混合使用,形成前H、后X的型式。
輻射式支腿
以轉臺的回轉中心為中心,從車架的盆形架向下呈輻射狀向外伸出4個支腿。特點是穩定性好,在升降機起重作業時主要應用在一些特大型的起重機上。
維修升降機的支撐系統時先將活動支腿拆下,測量導向槽的尺寸,決定補焊的厚度。補焊時,所示用螺釘和螺母將長方形的紫銅墊安裝好,紫銅管套在螺釘上,補焊完一段,再移動補焊下一段,直至焊完為止。為了方便,也可將焊條適度折彎。但要注意焊補的位置一定要在圖1導向槽的下表面。這樣做不會(huì )影響液壓缸活塞桿的行程和在支腿承重時固定支腿和活動支腿的相對夾角。焊后,用一個標準的軸(軸徑等于滾動套的外徑)做基準,進行修形,并應注意其兩邊槽須用同一根軸同時修復。
各式各樣的液壓支腿,加固了液壓升降臺的穩固性,但是,想要使其發揮更大的作用,就必須在使用支腿時一定要撐穩,平時注意保養。

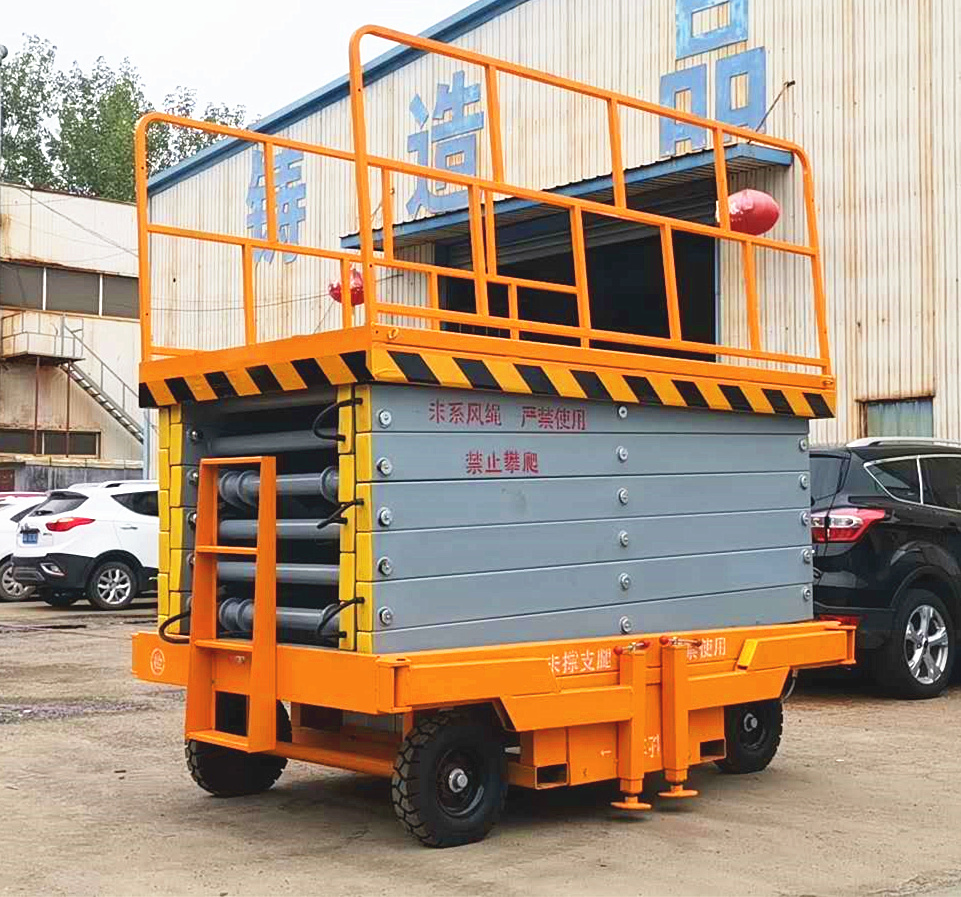

產品特性:
起升油缸設有卸荷限流閥,在起升至最高狀態時,如液壓系統產生意外故障,也可保證工作臺安全平穩的下降。
電動升降開關或(選配)遙控升降開關,在地面人員和隨平臺升降人員都可控制平臺上升及下降。
可配備(選配)手動油泵,使其在無電力供應時也可使用
舉升機構采用高強度錳鋼矩形管制造,質量保證。
以上這些都是液壓升降機減少晃動的一些竅門,當然不同的機器類型的晃動幅度也不一樣,所以購買設備的時候也一定要注意機器的構造。它決定了設備的穩定性!
